チラー水冷の動作原理は、水タンク内に一定量の水を機械に注入することです。最初に冷水システムの小さな機構を通じて水冷が行われ、再び極低温冷却水ポンプによって冷却装置に入ります。冷却水塔はその1つです。水冷チラー 冷却水システムは不可欠な装置であり、その役割は、空気中の給水塔と冷却水を熱交換させ、冷却水を冷却し、冷却水をリサイクルできるようにすることです。 水冷チラーは効率的で省エネな冷凍装置です。
水冷チラーの動作原理
水冷チラーは水による放熱で有名で、工業用水チラーの一種でもあります。 水冷チラーの原理は、シェルチューブ蒸発器を使用して水と冷媒の間で熱交換を行うことです。 冷媒システムのソフトウェアは、水の中で消費された熱を消化・吸収して水の温度を下げ、冷水を作り出します。 熱は冷凍ユニットの効率に応じて多管式凝縮器に運ばれ、熱交換器は冷媒と水によって行われます。 ガラス繊維強化プラスチック（FRP）冷却塔は、水源から熱を吸収して蒸発（冷却水）します。
チラーの性能はユニット内外の水圧差により温度差が大きくなります。 混合ガス中の冷媒が冷却されてアンモニア液体になると、エアセパレーターの底に霜がつき、エアバルブがわずかに開き、水容器から空気が排出されます。 チラーの製品設計のほとんどは、相対的かつ完全に密閉された比較的完全な密閉システムを使用することです。 直冷式冷蔵庫は、庫内の空気の自然対流を利用して食品を冷やします。 その後、液体絞り弁と混合ガス入口弁を閉じます。 冷凍機の使用時間が長すぎると、配管壁や凝縮器の銅管にスケールなどの不純物が蓄積しやすく、冷凍サイクルシステムに影響を与える可能性があるため、メンテナンスと清掃を行う必要があります。メーカーが推奨するメンテナンス時間に従って定期的にチラーの作業を行ってください（冷却水システムの洗浄、凝縮器の洗浄）。
産業用チラーの原理は、まず冷凍ユニットによって蒸発および冷却された後、極低温の底部圧力の冷媒ガスを吸収し、次にそれを超高圧ガスに変換して凝縮器に送ることです。 高圧高温ガスを凝縮器で冷却して室温で高圧液体にする。 常温で膨張弁に高圧液体を注入すると、絞り弁を通って底圧の極低温湿り蒸気となり、多管式蒸発器に注入され、冷凍熱を消化吸収します。水温を下げるために蒸発器に水を入れます。 冷媒が揮発した後、再び冷凍用コンプレッサーに吸引され、次の冷凍サイクルを繰り返し、冷凍の目的が完了します。
チラー水は通常の運転プロセスで冷却されますが、汚れやその他の不純物が冷凍効果に影響を与えるのは避けられません。 したがって、ホストユニットの耐用年数を延ばし、より良い冷凍効果を実現するには、定期的なメンテナンスと保守作業を行ってチラーの動作品質を確保し、生産効率を向上させる必要があります。
水冷チラーにはウォーターポンプと冷却塔の使用が必要で、水を使用します。水質の問題やユニット内に破片を使用する過程で高圧警報ユニットが頻繁に発生し、その場合、上記の問題が発生します。問題にどう対処するか？
1. まず、冷却水塔が正常に動作するか、ウォーターポンプが開いているかを確認します。 ユニットの他の部分が正常な場合、冷却塔が機能しない場合にのみ高圧アラームが鳴ります。
2.冷却水循環系やエキスパンションバルブ（キャピラリー）に問題がなく、それでも高圧アラームが出る場合は、冷却塔内の水質が清浄かどうか、フィルタードライヤーが詰まっていないか確認する必要があります。 必要に応じて、水源に水処理装置を追加したり、復水器の清掃などを行ってください。
3. ウォーターポンプと冷却塔が正常に動作している場合でも、高圧アラームが発生します。この時点では、キャピラリ (膨張弁) が詰まっていないか、または漏れがないかを確認する必要があります。
4. 上記の手順をすべて確認すると、正常です。 高低圧テーブルのデータを見て、冷媒漏れやエア混入がないか判断する必要があります。
リコムの長年の経験によると、高圧警報器で冷却されたチラー水が水質不良の基本的な原因であり、充填水穴に不純物があり、冷却塔の冷却効果を妨げ、不純物を除去し、水質を検査し、不純物が冷却水塔に侵入するのを防ぎ、水冷チラーの通常の動作に影響を与え、水冷チラーの高圧アラームをトリガーするための対応を適切に行う必要があります。
安全保護システム
製品パラメータ(R407C)
水冷スクロールチラーの技術パラメータ(Ⅰ) | |||||||
モデル | SCW-05 | SCW-08 | SCW-10-Ⅱ | SCW-15-Ⅲ | SCW-20-Ⅱ | SCW-25-Ⅱ | |
冷凍能力 （Kcal/lKw/Rt/h） | 15093Kcal 17.55KW 4.99RT | 24148Kcal 28.08KW 7.98RT | 30186Kcal 35.1KW 9.98RT | 45279Kcal 52.65KW 14.97RT | 60372Kcal 70.2KW 19.96RT | 75465Kcal 87.75KW 24.95RT | |
冷媒 | R407C | ||||||
コンプレッサー出力（馬力） | 5 | 8 | 10 | 15 | 20 | 25 | |
循環ポンプ動力（Hp） | 0.75 | 1 | 1/1.5 | 1.5/2 | 1.5/2 | 2/3 | |
冷却水系の配管 | パイプ径 | 1" | 1.5" | 1.5" | 2" | 2" | 2.5" |
流量（m3/h） | 3.4 | 5.5 | 6.85 | 9.3 | 12.7 | 15.1 | |
チルドドレン配管 | パイプ径 | 1" | 1.5" | 1.5" | 2" | 2" | 2.5" |
流量（m3/h） | 2.74 | 4.27 | 4.27 | 8.59 | 8.59 | 14.55 | |
供給電圧 | AC380V50HZ3PH AC440V50HZ3PH AC220V60HZ3PH | ||||||
説明： 1.冷却能力は蒸発温度に基づいています: 7程度、凝縮器温度: 40程度、冷媒: R407C、冷却水温度: 32-37程度 2.オプションの冷媒:R134A / R404A / R22 | |||||||
水冷スクロールチラーの技術パラメータ(Ⅱ) | ||||||
モデル | SCW-30-Ⅱ | SCW-40 | SCW-50 | SCW-60 | SCW-80 | |
冷凍能力 （Kcal/lKw/Rt/h） | 90558Kcal 105.3KW 29.94RT | 120744Kcal 140.4KW 39.92RT | 150930Kcal 175.5KW 49.9RT | 181116Kcal 210.6KW 59.88RT | 241488Kcal 280.8KW 79.84RT | |
冷媒 | R407C | |||||
コンプレッサー出力（馬力） | 30 | 40 | 50 | 60 | 80 | |
循環ポンプ動力（Hp） | 3/4 | 40HP以上はお客様の要件に応じて構成されます | ||||
冷却水系の配管 | パイプ径 | 2.5" | 3" | 3" | 4" | 4" |
流量（m3/h）
| 18.5 | 24.5 | 30.2 | 36.2 | 48.2 | |
チルドドレン配管 | パイプ径 | 2.5" | 3" | 3" | 4" | 4" |
流量（m3/h） | 14.55 | 22.06 | 22.06 | 42.2 | 42.2 | |
供給電圧 | AC380V50HZ3PH AC440V50HZ3PH AC220V60HZ3PH | |||||
説明： 1.冷却能力は蒸発温度に基づいています: 7程度、凝縮器温度: 40程度、冷媒: R407C、冷却水温度: 32-37程度 2.オプションの冷媒:R134A / R404A / R22 | ||||||

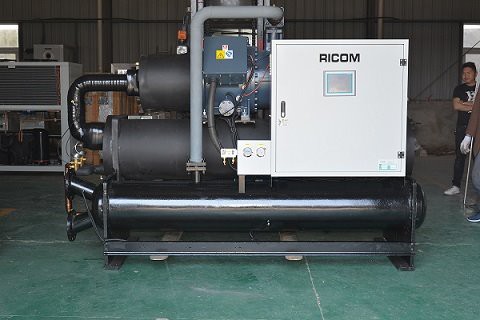

水冷スクリューチラーの技術パラメータ（Ⅰ） | |||||||
モデル | RC2-40W | RC2-50W | RC2-60W | RC2-80W | RC2-90W | RC2-100W | |
冷凍能力 （Kca/lKw/Rt/h） | 119282Kca 138.7KW 39.4Rt | 154026Kca 179.1KW 50.9Rt | 172946Kca 201.1KW 57.2Rt | 229878Kca 267.3KW 76Rt | 287670Kca 334.5KW 95.1Rt | 314502Kca 365.7KW 104Rt | |
冷媒 | R407C | ||||||
コンプレッサー パワー（馬力） | 40 | 50 | 60 | 80 | 90 | 100 | |
供給電圧 | AC380V50HZ3PH AC440V50HZ3PH AC220V60HZ3PH | ||||||
エネルギー調整モード | 25%-50%-75%-100% | ||||||
Sターティングモード | Y/▲ | Y/▲ | Y/▲ | Y/▲ | Y/▲ | Y/▲ | |
冷却水系の配管 | パイプ径 | 3" | 3" | 3" | 3" | 4" | 4" |
チルドドレン配管 | パイプ径 | 3" | 3" | 3" | 3" | 4" | 4" |
説明： 1.冷却能力は蒸発温度に基づいています: 7程度、凝縮器温度: 40程度、冷媒: R407C、冷却水温度: 32-37程度 2.オプションの冷媒:R134A / R404A / R22 | |||||||
水冷スクリューチラーの技術パラメータ（Ⅱ） | |||||||
モデル | RC2-110W | RC2-120W | RC2-140W | RC2-150W | RC2-160W | RC2-180W | |
冷凍能力 （Kcal/h） | 343742Kca 399.7KW 113.6Rt | 371004Kca 431.4KW 122.7Rt | 439030Kca 510.5KW 145.2Rt | 463540Kca 539KW 153.3Rt | 512818Kca 596.3KW 169.5Rt | 571470Kca 664.5KW 188.9Rt | |
冷媒 | R407C | ||||||
コンプレッサー パワー（馬力） | 110 | 120 | 140 | 150 | 160 | 180 | |
供給電圧 | AC380V50HZ3PH AC440V50HZ3PH AC220V60HZ3PH | ||||||
エネルギー調整モード | 25%-50%-75%-100% | ||||||
Sターティングモード | Y/▲ | Y/▲ | Y/▲ | Y/▲ | Y/▲ | Y/▲ | |
冷却水系の配管 | パイプ径 | 4" | 4" | 5" | 5" | 5" | 5" |
チルドドレン配管 | パイプ径 | 4" | 4" | 5" | 5" | 5" | 5" |
説明： 1.冷却能力は蒸発温度に基づいています: 7程度、凝縮器温度: 40程度、冷媒: RR407C、冷却水温度: 32-37程度 2.オプションの冷媒:R134A / R404A / R22 | |||||||
水冷スクリューチラーの技術パラメータ（Ⅲ） | |||||||
モデル | RC2-200W | RC2-220W | RC2-240W | RC2-280W | RC2-300W | RC2-320W | |
冷凍能力 （Kca/lKw/Rt/h） | 664952Kca 773.2KW 219.8Rt | 730312Kca 849.2KW 241.5Rt | 742008Kca 862.8KW 245.3Rt | 878060Kca 1021KW 290.3Rt | 927080Kca 1078KW 306.5Rt | 1025636Kca 1192.6KW 339.1Rt | |
冷媒 | R407C | ||||||
コンプレッサー 力（馬力） | 200 | 220 | 240 | 280 | 300 | 320 | |
S供給電圧 | AC380V50HZ3PH/ AC440V50HZ3PH/ AC220V60HZ3PH | ||||||
エネルギー調整モード | 25%-50%-75%-100% | ||||||
Sターティングモード | Y/▲ | Y/▲ | Y/▲ | Y/▲ | Y/▲ | Y/▲ | |
冷却水系の配管 | パイプ径 | 5" | 5" | 5" | 6" | 6" | 6" |
チルドドレン配管 | パイプ径 | 5" | 5" | 5" | 6" | 6" | 6" |
説明： 1.冷却能力は蒸発温度に基づいています: 7程度、凝縮器温度: 40程度、冷媒: R407C、冷却水温度: 32-37程度 2.オプションの冷媒:R134A / R404A / R22 | |||||||
水冷スクリューチラーの技術パラメータ（Ⅳ） | ||||||
モデル | RC2-340W | RC2-360W | RC2-400W | RC2-460W | RC2-560W | |
冷凍能力 （Kca/lKw/Rt/h） | 1092888Kca 1270.8KW 361.3Rt | 1142940Kca 1329KW 377.9Rt | 1329904Kca 1546.4KW 439.7Rt | 1460624Kca 1698.4KW 482.9Rt | 1756120Kca 2042KW 580.6Rt | |
冷媒 | R407C | |||||
コンプレッサー パワー（馬力） | 340 | 360 | 400 | 460 | 560 | |
供給電圧 | AC380V50HZ3PH/ AC440V50HZ3PH/ AC220V60HZ3PH | |||||
エネルギー調整モード | 25%-50%-75%-100% | |||||
Sターティングモード | Y/▲ | Y/▲ | Y/▲ | Y/▲ | Y/▲ | |
冷却水系の配管 | パイプ径 | 6" | 8" | 8" | 8" | 8" |
チルドドレン配管 | パイプ径 | 6" | 8" | 8" | 8" | 8" |
説明： 1.冷却能力は蒸発温度に基づいています: 7程度、凝縮器温度: 40程度、冷媒: R407C、冷却水温度: 32-37程度 2.オプションの冷媒:R134A / R404A / R22 | ||||||
業界全体の成功事例が参考のために共有されています
ISO9001品質システム認証とCE認証に合格
